ما هو ضاغط الهواء الذي يناسب أي صناعة؟ دليل عملي عن طريق التطبيق

يسأل معظم مشتري الضاغط عن الآلة التي يختارونها. السؤال الأفضل هو أي آلة تناسب طريقة استخدامك للهواء. يمكن لمصنعين تشغيل نفس نموذج الضاغط اللولبي والحصول على نتائج مختلفة تمامًا، لأن الطلب على الهواء ومتطلبات جودة الهواء ليسا متماثلين. لقد قمنا بتوريد الضواغط اللولبية إلى مصانع السيارات ومصانع الإلكترونيات ومصانع النسيج ومواقع التعدين وخطوط الأغذية والمرافق الصيدلانية، وفي كل قطاع تبدأ المحادثة بنفس الطريقة: ليس مع الآلة، ولكن مع العملية التي يجب أن تغذيها. يتبع هذا الدليل هذا الترتيب. إنه يتجول في الصناعات التي نخدمها في أغلب الأحيان ويشرح لماذا ينتهي الأمر بكل واحدة منها بتكوين مختلف، حتى عندما يكون حجم الضاغط متطابقًا.

يقوم متغيران بتسوية معظم التكوين قبل أن تنظر إلى قائمة الأسعار. الأول هو منحنى الحمل الخاص بك. تقوم بعض النباتات بسحب الهواء بمعدل ثابت تقريبًا طوال اليوم: تعمل آلة واحدة وهي محملة ساعة بعد ساعة. ويرى آخرون أن الطلب يرتفع وينخفض ​​مع كل تشغيل وتوقف للآلة، ومع كل تغيير في الوردية، ومع كل دفعة. يحدد شكل هذا المنحنى ما إذا كنت تريد آلة ذات سرعة ثابتة أو آلة ذات سرعة متغيرة. أما المتغير الثاني فهو نوعية الهواء. يحمل الهواء المضغوط الخارج مباشرة من العنصر اللولبي الحرارة والماء المكثف وآثار الزيت. يعتمد ما إذا كان هذا مهمًا على ما يلمسه الهواء. المطرقة الهوائية لا تهتم. خط الطلاء أو طابعة معجون اللحام أو آلة التعبئة تقوم بذلك تمامًا. أجب عن هذين السؤالين أولاً: يختار منحنى الحمل عائلة الضاغط، ويختار متطلبات جودة الهواء قطار المعالجة الذي يقف خلفه.

السيارات: خطوط الطلاء تحدد معايير جودة الهواء

تدير مصانع السيارات مزيجًا واسعًا من المستهلكين على شبكة واحدة: المشابك الهوائية والروبوتات في ورشة هياكل السيارات، وبنادق الرش وسكاكين الهواء على خط الطلاء، ومفاتيح الربط والرافعات في التجميع النهائي. معظمهم يتحمل هواء المتجر العادي. خط الطلاء لا. إذا وصلت الرطوبة أو الزيت أو الجزيئات إلى حجرة الطلاء، فإنها تظهر على شكل ثقوب أو عيون سمكة أو حفر في النهاية، وتكلف إعادة صياغة لوحة الجسم في تلك المرحلة أكثر بكثير من تكلفة الضاغط الذي تسبب في المشكلة. لذلك يطلب مشترو السيارات دائمًا الضاغط مع المجفف المبرد والمرشحات الدقيقة، وعند خط النهاية يحصل على هواء أنظف في المصنع.

الطلب هو الجزء الآخر من القصة. نادرًا ما تعمل أكشاك الطلاء ومحطات إصلاح الهياكل بإيقاع ثابت. يأتي الإنتاج على دفعات، وتتداخل التحولات، ويتغير مزيج النماذج من أسبوع لآخر. آلة ذات سرعة ثابتة بحجم مناسب لأسوأ اللحظات تقضي جزءًا من كل نوبة عمل محملة وجزءًا فارغًا، مما يؤدي إلى حرق الكهرباء أثناء توقفها عن العمل. ولهذا السبب تختار العديد من المصانع في هذه الصناعة آلات VSD ذات المغناطيس الدائم التي تتتبع الحمل بدلاً من ركوب الدراجات وإيقافها. تذهب حصة كبيرة من وحدات PM VSD التي تتراوح قوتها من 20 إلى 50 حصانًا إلى هذا القطاع، والسبب الذي يقدمه العملاء هو نفسه دائمًا تقريبًا: تأرجح الحمل، وبالتالي يدفع محرك الأقراص تكاليفه بنفسه.

الإلكترونيات: قدرة منخفضة على تحمل الزيت والماء

تقع الإلكترونيات في الطرف المقابل من مقياس الحساسية. تعمل طابعات معجون اللحام، وآلات الالتقاط والوضع، وحمامات التنظيف ومحطات الاختبار كلها على الهواء المضغوط، ولا يغفر أي منها التلوث. يمكن أن يتكثف بخار الزيت على الألواح والوسادات ويكسر وصلة اللحام. يمكن للمياه الموجودة في الخط أن تدمر عملية التنظيف أو توقف المحرك الهوائي في منتصف الدورة. يتم قياس التسامح هنا بأجزاء في المليون، وليس بالرطوبة المرئية.

طريقان يوصلانك إلى الهواء النظيف. يزيل الضاغط الخالي من الزيت مسألة الزيت عند المصدر. يمكن أيضًا للآلة المشحمة المعالجة جيدًا أن توفر هواءًا نظيفًا وجافًا، ولكن يجب أن تكون سلسلة المعالجة حقيقية: مجفف مبرد لهواء المصنع العام، ومجفف مجفف حيث تتطلب مواصفات العملية نقطة ندى منخفضة الضغط. تصل مجففات الامتزاز الخاصة بنا من OSN إلى نقاط تكاثف ضغط تبلغ حوالي -20 إلى -40 درجة مئوية اعتمادًا على الطراز وظروف المدخل، والتي تغطي معظم تطبيقات الإلكترونيات والأدوات التي نراها. إذا لم تكن متأكدًا مما يحتاجه خطك فعليًا، فأرسل لنا رقم نقطة الندى المكتوب في مواصفات العملية الخاصة بك، وسنقوم بتحديد حجم مرحلة التجفيف من هذا الرقم بدلاً من التخمين.

المنسوجات: حجم كبير، ضغط ثابت

تمنحنا المنسوجات أوسع انتشار للتكوينات في أي قطاع. المستهلكون الثقيلون هم أنوال الطائرات النفاثة وآلات الغزل الدوارة. يستخدم نول نفث الهواء نبضة من الهواء المضغوط لإدخال كل خيط لحمة عبر عرض القماش، مما يعني أن طاحونة مليئة بالأنوال تسحب كمية هائلة من الهواء، وتسحبها على دفعات تتضاعف عبر عشرات أو مئات الآلات.

استقرار الضغط هو القضية التي يثيرها مهندسو النسيج أولاً. إذا انخفض ضغط الخط أثناء قيام النول بإدخال اللحمة، فإن الخيط لا ينتقل على طول الطريق، وتكون النتيجة عيبًا في القماش لا يمكن العثور عليه إلا عند الفحص النهائي. ولذلك تهتم المطاحن بالضغط الثابت على الأقل بقدر اهتمامها بالحجم الإجمالي. عندما تقوم غرفة الضاغط بتغذية حمولة أساسية كبيرة ومستمرة إلى حد ما من الأنوال، غالبًا ما تكون الآلة ذات السرعة الثابتة هي الحل الاقتصادي. عندما تقوم عملية نسج أصغر بتشغيل إنتاج متغير، تكون وحدة VSD التي تحمل الضغط عند نقطة محددة ضمن حوالي 0.1 بار هي الأنسب، وهذا هو بالضبط السلوك الذي تم إعداد آلات SAV ذات المغناطيس الدائم الخاصة بنا من أجله.

الجفاف مهم هنا أكثر مما يتوقعه العديد من أصحاب المطاحن. يؤدي وصول الهواء الرطب إلى الخيوط وأجزاء الماكينة إلى كسر الخيوط والتآكل والبقع على القماش، لذا يعد المجفف المبرد أمرًا قياسيًا في التركيبات التي نقوم بشحنها إلى المنسوجات. لقد قمنا بتزويد هذه الصناعة بآلات ذات سرعة ثابتة وVSD، والعامل الحاسم هو نفسه دائمًا تقريبًا: عدد الورديات التي يتم تشغيلها، ومقدار سعة النول التي يتم تشغيلها في نفس الوقت.

التعدين: متين، وغالبًا ما يكون مقاومًا للانفجار

يأخذ التعدين الهواء المضغوط إلى مكان بعيد عن أرضية المصنع النظيفة. تستخدم مواقع الحفر تحت الأرض والمفتوحة الهواء للحفر، وربط الأسطح، ورش الخرسانة، ومضخات نزح المياه والأدوات الهوائية، وغالبًا ما يتم ذلك في أنفاق ساخنة ومغبرة ويصعب الوصول إليها. هناك شيئان مهمان قبل أي شيء آخر: الموثوقية والسلامة.

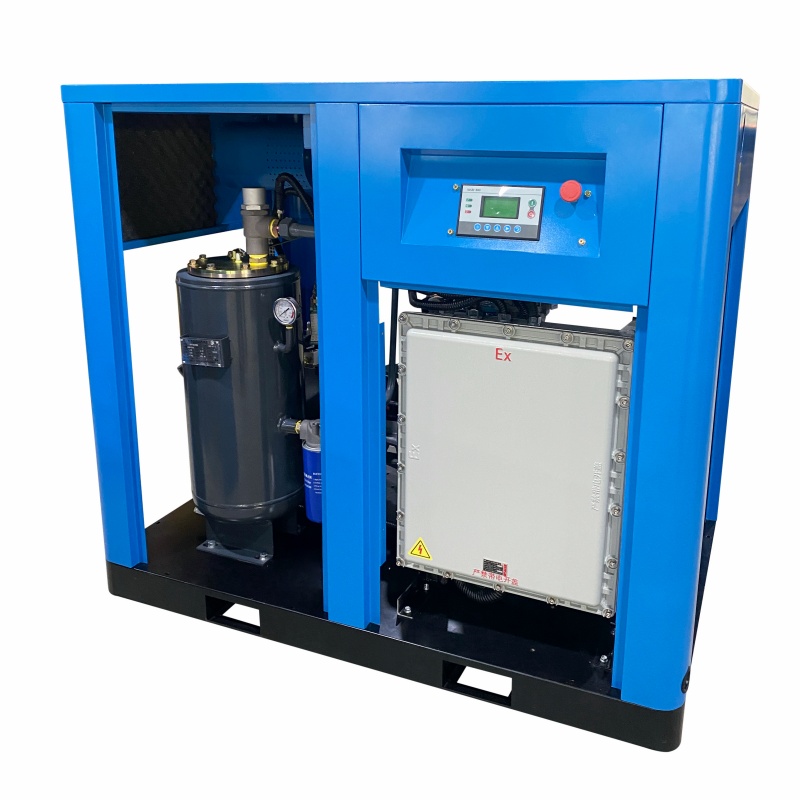

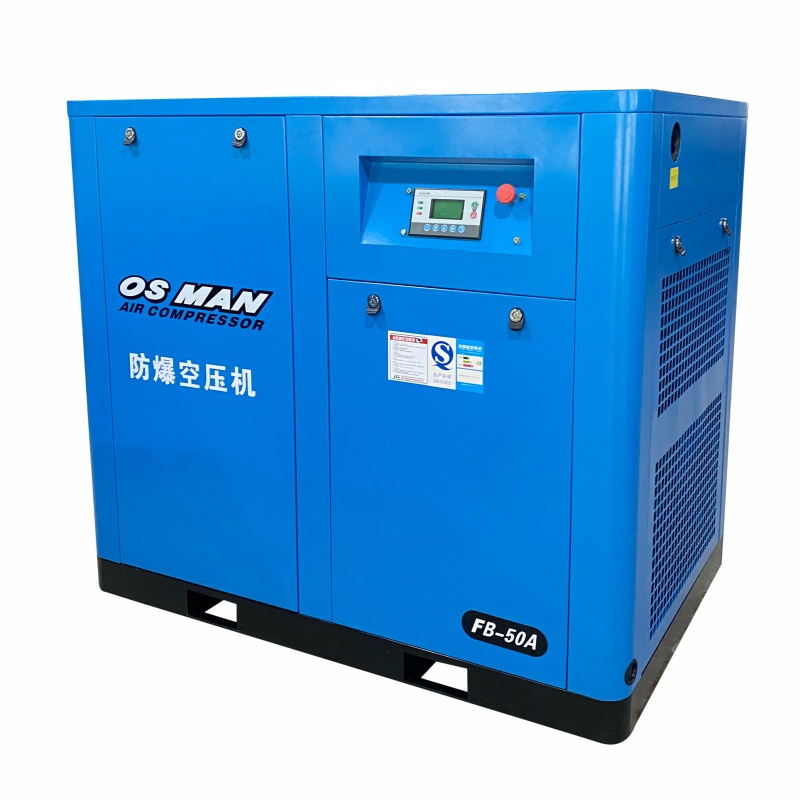

يحدد جزء الأمان نوع الماكينة. في الأجواء التي قد تحتوي على غاز الميثان أو غبار الفحم أو غيرها من المواد المتفجرة، فإن المعدات الكهربائية القياسية غير مقبولة. وهنا يأتي دور الضواغط المقاومة للانفجار، المبنية بمحركات ومكونات تحكم مصنفة للمناطق الخطرة. إذا كان موقعك يحمل تصنيفًا جويًا متفجرًا، فإن تصنيف المنطقة هو الذي يقرر المواصفات بأكملها وليس المحرك فقط، لذلك فهو أول شيء نطلبه عند الاستفسار عن التعدين.

البيئة لها نفس القدر من الأهمية تقريبًا. الهواء الخاص بي مليء بالغبار، ويعمل مرشح السحب بجهد أكبر من أي وقت مضى في ورشة العمل، لذا فإن الترشيح والحفاظ على تدفق هواء التبريد خاليًا من الحطام يحظى بمزيد من الاهتمام. تميل الصلابة وسهولة الوصول إلى الخدمة وتوافر الأجزاء إلى التأثير أكثر من جودة الهواء الجيدة في هذا القطاع. يأتي الضغط والتدفق في المقام الأول، وعادةً ما تكون سلسلة المعالجة أبسط مما يحتاجه مصنع الأغذية أو الإلكترونيات.

الأطعمة والمشروبات: احتفظ بالهواء بعيدًا عن المنتج

تقوم مصانع الأغذية والمشروبات بتشغيل ضواغط لخطوط التعبئة والتغليف، وآلات التعبئة، ونفخ الزجاجات، والنقل الهوائي، وصمامات المعالجة. الخط الفاصل هو ما إذا كان الهواء يمكن أن يلمس المنتج. الهواء الذي يتلامس مع الطعام أو الشراب بشكل طبيعي يجب أن يكون خاليًا من الزيت، أو تمت تصفيته من خلال الكربون المنشط لإزالة بخار الزيت، وتتوقع العديد من عمليات التدقيق الآن أن تتبع غرفة الضاغط نفسها قواعد النظافة الأساسية: أرضيات قابلة للتنظيف، ومداخل محمية، وعدم وجود رذاذ زيت في البيئة.

بالنسبة لمصانع الأغذية متوسطة الحجم، نقوم بشكل متزايد بتقديم عبوات متكاملة تضع الضاغط والمجفف وجهاز الاستقبال والمرشحات في إطار واحد. الأسباب عملية. من الأسهل تركيب الوحدة المدمجة داخل مصنع مزدحم ومن الأسهل الحفاظ على نظافتها، ويكون مسار الهواء من الضغط إلى نقطة الاستخدام قصيرًا وثابتًا، مما يترك مساحة أقل لشخص ما لإضافة المكون الخطأ لاحقًا. عندما يحتاج النبات الغذائي إلى النمو، يتم توسيع نطاق الحزمة المتكاملة عن طريق إضافة وحدة ثانية بدلاً من إعادة تشغيل غرفة الهواء بأكملها.

صناعتان أخريان تستحقان التسمية

تشترك مصانع الأدوية في الاهتمام بالإلكترونيات بشأن النقاء، مع وجود طبقة الامتثال في الأعلى. الهواء الذي يتلامس مع المنتج أو العبوة الأولية يجب أن يكون خاليًا من الزيت، وقد تتطلب أوراق التحقق جودة هواء موثقة. تطلب معظم مشاريع الأدوية التي نراها آلة خالية من الزيت أو آلة مشحمة مع ترشيح كامل، ويخططون لسعة المجفف بهامش من اليوم الأول.

محطات توليد الطاقة وغرف الأجهزة هي الحالة المتكررة الأخرى. تعمل الأدوات الهوائية والمحركات والمخمدات على هواء الجهاز الذي يجب أن يظل جافًا ومستقرًا، لأن كتلة الماء في خط التحكم يمكن أن تجعل الصمام يلتصق في اللحظة الخاطئة. عادةً ما تحدد المصانع في هذا القطاع مجففًا مبردًا أو مجففًا بالامتصاص ومرشحًا زائدًا عن الحاجة، وتقوم بتشغيل الضاغط في ترتيب التشغيل والاستعداد بحيث لا يؤدي توقف الخدمة إلى إيقاف تشغيل الأجهزة أبدًا.

من الصناعة إلى مواصفات الآلة

بمجرد أن تعرف الصناعة والعملية، فإن الاختيار ينقسم إلى أربعة أسئلة. ما الضغط الذي تحتاجه العملية؟ عادةً ما يتم اختيار الماكينات اللولبية لضغط 8 بار في العديد من المصانع، ولكن نطاق المتطلبات أوسع، وينبغي أن يتطابق معدل ضغط الماكينة مع نقطة الاستخدام الأكثر تطلبًا بدلاً من المتوسط. ما هو مقدار الهواء المطلوب إجمالاً وفي الذروة؟ يؤدي ذلك إلى ضبط قوة المحرك ويقرر ما إذا كانت آلة كبيرة واحدة أو عدة آلات أصغر حجمًا تناسب الحمل بشكل أفضل. ما مدى ثبات الحمل؟ هذا يختار سرعة ثابتة مقابل VSD. ما نوعية الهواء التي يتطلبها الخط؟ يقوم ذلك باختيار مراحل المجفف والتصفية، بدءًا من المجفف المبرد العاري وحتى المجفف الكامل وقطار الترشيح.

نفس الأسئلة الأربعة تشرح لماذا يمكن أن يكون الضاغطان المتطابقان هو الاختيار الصحيح في صناعة واحدة والاختيار الخاطئ في صناعة أخرى. الآلة ليست سوى نصف النظام. إن قطار المعالجة وحجم جهاز الاستقبال وترتيب التحكم هو النصف الآخر، وهم يتبعون الصناعة.

الوجبات الجاهزة

نادرًا ما يكون هناك أفضل ضاغط واحد، ولكن عادةً ما يكون هناك تكوين واحد أفضل لعملية معينة. أخبرنا بصناعتك، والضغط المطلوب، واستهلاك الهواء، وساعات التشغيل، وسنوصي بعائلة الماكينة ومجموعة المعالجة المناسبة. إذا كان الحمل يتأرجح خلال اليوم، قل ذلك. إذا كان الخط لا يتحمل الرطوبة، قل ذلك. هاتان الإجابتان، بالإضافة إلى سياق الصناعة، ستوصلانك إلى نظام يعمل منذ اليوم الأول.
